摘要：全電子一體式燃?xì)獗聿灰云胀な饺細獗頌榛恚瑳]有機械傳動系統，且無可動部件，只有測量流體的管段、傳感器、電子控制元件。介紹全電子一體式燃?xì)獗淼奶攸c，分析了全電子一體式燃?xì)獗淼慕Y(jié)構、原理、性能參數、與膜式燃?xì)獗硐啾鹊闹饕獌?yōu)點。
關鍵詞：全電子一體式燃?xì)獗?/font> 膜式燃?xì)獗?/font> 傳感器
Principle and Performance of Fully Electronic Integrated Gas Meter
Abstract: The fully electronic integrated gasmeter is not based on conventional diaphragm gas meter．It has no mechanical drive system and inovableparts，and only equipped with tube for measuring fluid，sensor and electronic contr01 elements．The chal．ac．teristics of fully electronic integrated gas meter are in troduced，and the structure and performance parameters of the meter as well as its advantages over diaphragm gas meter are analyzed．
Key words: fully electronic integrated gas meter；diaphragm gas meter；sensor
1 全電子一體式燃?xì)獗淼奶攸c
燃?xì)獗戆l(fā)明于l815年，至今已經經過了170多年的發展歷程。目前家用燃?xì)獗硪阅な饺細獗頌橹髁?，自動化燃?xì)獗斫?span lang="EN-US">10年才出現。由于傳統的自動化燃?xì)獗硎且阅な饺細獗碜鳛榛?，在此基礎上安裝電子控制裝置的表型，都需解決機電信號轉換的可靠性問題。因此，另辟蹊徑，研發一種全電子一體式燃?xì)獗?，無需在基表上加裝機電信號轉換裝置，從而規避傳統的自動化燃?xì)獗淼臋C電信號轉換的可靠性問題，非常必要。
全電子一體式燃?xì)獗頊y量系統中沒有機械傳動系統，且產品無可動部件，只有傳感器的電子控制元件來執行流量的測量與計量。全電子一體式燃?xì)獗砭哂腥缦绿攸c：
① 沒有機械傳動系統，且無可動部件，不會像膜式燃?xì)獗砟菢赢a(chǎn)生機械故障問題。
② 全電子一體式燃?xì)獗碇兄挥袦y量流體的管段、傳感器、電子控制元件，因此體積小，結構簡單，可靠性好。
③ 全電子一體式燃?xì)獗頌橐惑w式結構，無任何外掛裝置，安全性好，不容易竊氣。
④ 全電子一體式燃?xì)獗淼膫鞲衅魍ㄟ^測量流體的動壓力、差壓、流速等來測量流量，不需要機電信號轉換，規避了機電信號轉換的可靠性問題。
⑤ 全電子一體式燃?xì)獗砩墦Q代容易，升級換代成本低。根據燃?xì)夤竞陀脩舻囊?，只需在電子控制系統上稍加變動，就能成為燃?xì)夤竞陀脩羲璧淖詣踊細獗怼?span lang="EN-US">
⑥全電子一體式燃?xì)獗砜梢詫⑻烊粴夤r體積流量轉換成標準狀態體積流量，實現溫壓補償，為民用天然氣能量計量在技術上鋪平了道路。
2 全電子一體式燃?xì)獗碓砗托阅?span lang="EN-US">
① 結構和原理

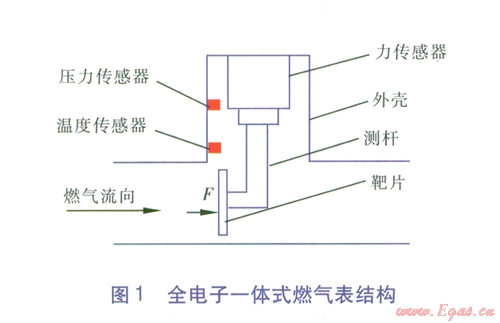

全電子一體式燃?xì)獗斫Y(jié)構見圖1。
燃?xì)庠跍y量管中流動，通過阻流件(靶片)時產生壓差，對阻流件有一作用力，作用力的大小與燃?xì)饬魉俚亩畏匠烧取Ｗ枇骷?span lang="EN-US">(靶片)所受的作用力經剛性連接的傳遞件(測桿)傳至力傳感器，力傳感器產生電壓信號輸出，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。
式中F——靶片所受的作用力，N
C——阻力系數
A——靶片的迎流面積(即靶片在管道橫截面上的投影面積),m2
P——工況下燃?xì)饷芏龋?/font>kg/m3

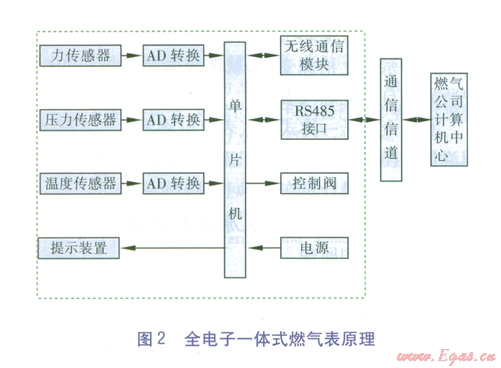

壓力傳感器、溫度傳感器、力傳感器的模擬信號經AD轉換后傳給單片機，單片機加以處理后發送給提示裝置(液晶屏、發光管和蜂鳴器)以提示用戶，并可向控制閥發出指令以實現通斷功能。通過通信接口(RS485)將計量數據通過通信信道發送到燃?xì)夤镜挠嬎銠C中心，或通過無線通信模塊以無線傳輸?shù)姆绞桨l(fā)送到燃?xì)夤镜挠嬎銠C中心，并接受計算機中心發出的指令實現控制功能。全電子一體式燃?xì)獗碓硪妶D2。
② 性能參數

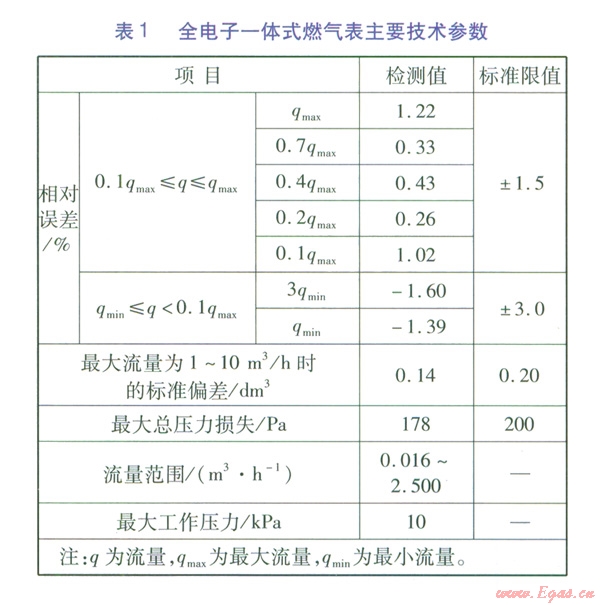

全電子一體式燃?xì)獗硗ㄟ^了無錫市計量測試中心對精確度、重復性、總壓力損失的檢測，取得了校準證書。因目前沒有相應的標準，只能參照膜式燃?xì)獗淼臉?biāo)準，其技術指標均達到GB／T6968-2011《膜式燃?xì)獗怼?span lang="EN-US">1.5級表的要求，主要技術參數見表l。
③ 與膜式燃?xì)獗硐啾鹊闹饕獌?yōu)點
與膜式燃?xì)獗硐啾?，全電子一體式燃?xì)獗砭哂幸韵聝?yōu)點：
a．全電子一體式燃?xì)獗碇亓枯p，體積小，體積只有膜式燃?xì)獗淼囊话胱笥摇?span lang="EN-US">
b．具有顯示瞬時流量、累積流量功能，計量精度高于膜式燃?xì)獗怼?span lang="EN-US">
c．產品無可動部件，只有傳感器、電子控制元件和測量流體的管段。工作環境為-10～60℃，防水防潮。殼體內有防震彈簧，耐強震，外殼材質由不銹鋼板沖壓成型，耐壓強度高，防腐蝕性能好。因此，其可靠性優于膜式燃?xì)獗怼?span lang="EN-US">
d．為天然氣能量計量打下基礎。GB／T22723--2008((天然氣能量的測定》在2009年8月1日已開始實施，在今后的幾年內，國家將逐步推廣和實施家用燃?xì)獾哪芰坑嬃?。全電子一體式燃?xì)獗砟軐⒐r天然氣體積流量轉換成標準狀態天然氣體積流量，為天然氣的能量計量打下基礎。
e．全電子一體式燃?xì)獗韽募夹g(shù)和成本上取得了突破，其成本與以膜式燃?xì)獗碜鳛榛淼淖詣踊細獗砘鞠喈?dāng)，但性能和可靠性比膜式燃?xì)獗砗谩?span lang="EN-US">
3 結語
雖然全電子一體式燃?xì)獗淼难邪l(fā)成功標志著民用燃?xì)饬髁坑嬃坑辛诵碌倪M(jìn)展與突破，標志著新一代燃?xì)獗淼牡絹?，但這僅僅是第一步。由于燃?xì)獗淼奶厥庑裕錁?biāo)準的制定、產品的推廣‘使用需要有關的合作企業、燃?xì)夤竞驼嘘P(guān)部門密切合作，做好全電子一體式燃?xì)獗淼漠a(chǎn)品商品化、標準化、市場準人和市場推廣等工作，為全電子一體式燃?xì)獗淼陌l(fā)展開辟廣闊前景。
本文作者：楊曉偉 李素賢
作者單位：無錫市計量測試中心，江蘇無錫214101
無錫市燃?xì)饪偣荆K無錫214023
